Weiße Wanne abdichten: Arbeitsfugen, Fugenbänder und Durchdringungen richtig ausführen

Eine weiße Wanne hält den Keller ohne zusätzliche Abdichtungsbahnen trocken – der Beton selbst übernimmt diese Aufgabe. Ob das gelingt, entscheidet sich allerdings selten in der Betonfläche, sondern an den Stellen, an denen sie unterbrochen ist: an Arbeitsfugen, Rohrdurchführungen und Schalungsankern. Dieser Beitrag zeigt, wie die Weiße Wanne Abdichtung im Detail ausgeführt wird, welche Fugenbänder und Fugenbleche wofür passen und worauf Sie als Bauherr bei der Ausführung achten sollten. Die Grundlagen zu wasserundurchlässigem Beton finden Sie in unserem Beitrag WU-Beton und weiße Wanne.

Weiße Wanne Abdichtung: warum die Fugen entscheiden

Bei einer weißen Wanne bilden Bodenplatte und Kellerwände aus wasserundurchlässigem Beton, kurz WU-Beton, eine geschlossene Konstruktion. Der Beton hat ein dichtes Gefüge mit niedrigem Wasserzementwert, sodass Wasser nur wenige Zentimeter tief eindringt und die Innenseite trocken bleibt. Das gilt aber nur für die durchgehend betonierte Fläche.

Ein Keller wird nie in einem Guss hergestellt. Zuerst kommt die Bodenplatte, Tage später folgen die Wände, oft in mehreren Abschnitten. Zwischen diesen Betonierabschnitten entstehen Arbeitsfugen, an denen der neue Beton nicht von selbst wasserdicht mit dem alten verbunden ist. Dazu kommen Öffnungen für Hausanschlüsse, Durchgänge von Schalungsankern und Stellen, an denen der Beton planmäßig reißen soll. Jede dieser Stellen braucht eine eigene Abdichtung, und alle zusammen müssen ein lückenloses System ergeben. Eine einzige vergessene Fuge reicht, damit bei drückendem Wasser Feuchtigkeit in den Keller gelangt.

Erst klären: Wasserbeanspruchung und Nutzung

Bevor über Fugenbänder entschieden wird, stehen zwei Fragen: Wie stark wird das Bauwerk durch Wasser beansprucht, und wie trocken muss der Raum innen sein? Ein Keller in sickerfähigem Boden ohne Grundwasser ist anders belastet als einer, der ständig oder zeitweise im Grundwasser steht oder an einem Hang mit Stauwasser liegt.

Ebenso wichtig ist die Nutzung. Ein Lagerraum für Gartengeräte verträgt eine leichte Feuchte an der Wandoberfläche, ein Wohnraum, ein Hobbyraum oder ein Technikraum mit empfindlichen Geräten nicht. In Österreich ist dafür die Richtlinie „Wasserundurchlässige Betonbauwerke – Weiße Wannen“ der Österreichischen Bautechnik Vereinigung (ÖBV) maßgeblich. Sie ordnet Bauwerke nach ihrer Nutzung in Anforderungsklassen ein und leitet daraus Bauteildicken, zulässige Rissbreiten und die Ausführung der Fugen ab. Diese Einstufung gehört an den Anfang der Planung, denn sie bestimmt jedes Detail, das danach kommt.

Bei hochwertig genutzten Räumen reicht die weiße Wanne allein oft nicht: Hier ergänzen Planer die Konstruktion um bauphysikalische Maßnahmen wie Dämmung und Lüftung, damit sich innen kein Kondenswasser bildet. Das ist kein Mangel des Betons, sondern eine Frage des Raumklimas.

Arbeitsfugen zwischen Bodenplatte und Wand

Die wichtigste Fuge jedes Kellers liegt am Übergang von der Bodenplatte zur Wand. Hier treffen zwei Betonierabschnitte aufeinander, die meist mehrere Tage auseinanderliegen. Damit Wasser nicht durch diese Fuge wandern kann, wird bereits beim Betonieren der Bodenplatte ein Fugenblech oder ein Fugenband eingesetzt, das später in die Wand einbindet.

Entscheidend ist die Lage: Das Fugenblech steht senkrecht etwa in der Mitte des späteren Wandquerschnitts und bindet ungefähr zur Hälfte in die Bodenplatte ein. Es muss so befestigt sein, dass es beim Betonieren nicht kippt oder verrutscht. Ein schief stehendes oder zu flach eingebundenes Blech ist eine der häufigsten Ursachen für feuchte Kellerecken.

Vor dem Betonieren der Wand wird die Fugenoberfläche gereinigt. Zementschlämme, Laub, Erdreich und stehendes Wasser haben in der Fuge nichts verloren. Auch Ecken und Stöße verdienen Aufmerksamkeit: Fugenbleche werden an den Stößen ausreichend überlappt und verbunden, Fugenbänder werden verschweißt oder mit passenden Formteilen ausgebildet. Erst wenn das System rundum geschlossen ist, erfüllt es seine Aufgabe.

Weitere Arbeitsfugen entstehen, wenn lange Wände in Abschnitten betoniert werden, und am Übergang von der Wand zur Kellerdecke, sofern auch dieser Bereich im Wasser liegt. Für sie gelten dieselben Regeln.

Fugenbänder, Fugenbleche und Injektionsschläuche im Überblick

Für die Abdichtung von Fugen in der weißen Wanne stehen mehrere Systeme zur Verfügung. Welches passt, hängt von der Wasserbeanspruchung, der Fugenart und der Bauweise ab:

• Fugenblech: ein Stahlblech, unbeschichtet oder beschichtet, das in beide Betonierabschnitte einbindet. Es ist robust, einfach zu verarbeiten und im Wohnbau die übliche Lösung für Arbeitsfugen.
• Innenliegendes Fugenband: ein Band aus Kunststoff oder Elastomer, das mittig im Bauteil liegt. Es eignet sich für Arbeitsfugen und in einer dehnfähigen Ausführung auch für Bewegungsfugen.
• Außenliegendes Fugenband: wird an der wasserzugewandten Außenseite auf die Schalung gesetzt und einbetoniert. Man findet es häufig bei Bodenplatten und bei Fugen, an denen innen wenig Platz bleibt.
• Quellfähiges Fugenband: ein Profil, das bei Kontakt mit Wasser aufquillt und die Fuge dadurch abdichtet. Es braucht ausreichende Betondeckung und wird oft als Ergänzung oder bei nachträglichen Anschlüssen verwendet.
• Injektionsschlauch (Verpressschlauch): wird in die Fuge gelegt und nach dem Betonieren mit Kunstharz oder Zementleim verpresst. Er schließt Hohlräume, die beim Betonieren entstanden sind, und lässt sich auch später noch nutzen, wenn eine Fuge Wasser führt.

Wichtig ist, dass jedes Produkt für den jeweiligen Einsatz geprüft und zugelassen ist und die Herstellervorgaben zu Einbindetiefe, Betondeckung und Stoßausbildung eingehalten werden. Verschiedene Systeme lassen sich nicht beliebig miteinander verbinden: An Übergängen, etwa vom Fugenblech zum Fugenband, braucht es dafür vorgesehene Anschlussteile.

Sollrissfugen und Bewegungsfugen: Risse gezielt lenken

Beton schwindet beim Erhärten und reagiert auf Temperaturunterschiede. Bei langen Wänden, die auf einer bereits erhärteten Bodenplatte stehen, entstehen dadurch Zwangsspannungen, die zu Rissen führen können. Ein durchgehender Trennriss in einer Kellerwand kann Wasser führen. Die weiße Wanne begegnet dem auf zwei Wegen: mit einer Bewehrung, die die Rissbreite begrenzt, und mit Sollrissfugen.

Eine Sollrissfuge ist eine geplante Schwächung des Querschnitts, etwa durch ein eingelegtes Element, das den Beton an dieser Stelle dünner macht. Reißt die Wand, dann genau dort – und an dieser Stelle sitzt bereits ein Fugenblech oder Fugenband, das die Fuge abdichtet. Wie viele Sollrissfugen eine Wand braucht und in welchem Abstand, legt der Tragwerksplaner fest.

Bewegungsfugen trennen größere Bauwerksteile vollständig, etwa einen Keller von einer angrenzenden Garage. Sie müssen Verformungen aufnehmen und werden deshalb mit dehnfähigen Fugenbändern abgedichtet. Ein starres Fugenblech ist hier fehl am Platz.

Rohrdurchführungen und andere Durchdringungen

Wasser, Kanal, Strom, Gas, Telekommunikation: Jeder Hausanschluss führt durch die Kellerwand oder die Bodenplatte und unterbricht damit die weiße Wanne. Bei Feuchteschäden werden diese Durchdringungen besonders oft als Ursache gefunden, weil sie häufig erst kurz vor dem Betonieren oder sogar nachträglich festgelegt werden.

Bewährt haben sich Futterrohre mit Dichtflansch, die vor dem Betonieren lagegenau in die Schalung eingebaut werden. Der Flansch verlängert den Weg, den Wasser entlang des Rohres zurücklegen müsste, und wird vom Beton vollständig umschlossen. In das Futterrohr wird später die eigentliche Leitung eingeführt und der Ringraum mit einer passenden Ringraumdichtung verschlossen. Für mehrere Leitungen gibt es Mehrsparten-Hauseinführungen, die alle Anschlüsse an einer Stelle bündeln.

Für Sie als Bauherr heißt das: Lage und Anzahl der Hausanschlüsse sollten feststehen, bevor die Wände betoniert werden. Stimmen Sie die Positionen frühzeitig mit den Versorgungsunternehmen und Ihrem Baumeister ab. Eine nachträgliche Kernbohrung ist möglich, braucht aber ein eigenes, für drückendes Wasser geeignetes Abdichtungssystem und eine sorgfältige Ausführung.

Schalungsanker, Spannstellen und Elementwände

Bei geschalten Ortbetonwänden halten Schalungsanker die beiden Schalungsseiten zusammen. Die Anker laufen durch die Wand und hinterlassen nach dem Ausschalen Durchgänge. In der weißen Wanne werden deshalb Distanzrohre mit Dichtungsfunktion oder spezielle Anker mit Wassersperre verwendet. Die Öffnungen werden anschließend mit passenden Dichtstopfen oder Mörtel geschlossen, und zwar so, wie es das jeweilige System vorsieht.

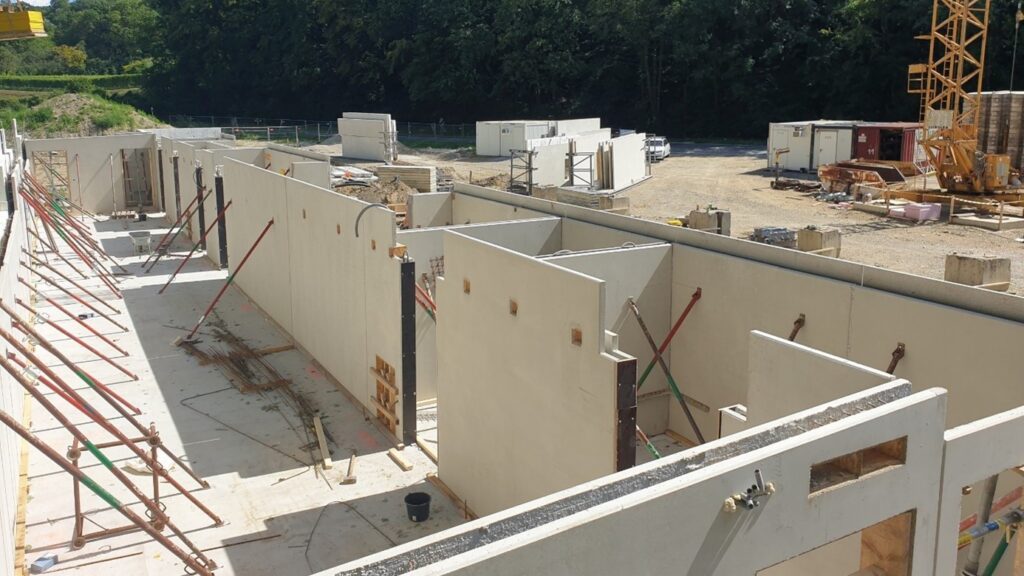

Eine Alternative zur geschalten Wand ist die Elementwand, auch Doppelwand genannt. Zwei werkseitig gefertigte Betonschalen werden auf der Baustelle versetzt und mit Ortbeton gefüllt. Damit entfallen die Schalungsanker, die Fugen zwischen den Elementen und zur Bodenplatte brauchen aber ebenso eine Abdichtung: Fugenbleche oder Fugenbänder liegen im Kernbeton, der Kern selbst wird in WU-Qualität betoniert. Bei der Montage von Fertigteilen kommt es deshalb auf Genauigkeit an: Die Elemente müssen so versetzt werden, dass die Fugenabdichtung im Kern richtig sitzt und der Ortbeton den Zwischenraum vollständig ausfüllt.

Betonieren und Nachbehandeln auf der Baustelle

Die beste Fugenplanung hilft wenig, wenn beim Betonieren Fehlstellen entstehen. Für die weiße Wanne kommt ein Beton zum Einsatz, der für diesen Zweck zusammengesetzt ist und vom Werk mit der entsprechenden Bezeichnung geliefert wird. Auf der Baustelle darf ihm kein Wasser zugegeben werden, um ihn leichter verarbeiten zu können – das verschlechtert genau die Eigenschaften, auf die es ankommt. Welcher Beton für Ihren Keller passt, klären Sie am besten direkt mit dem Werk, bevor bestellt wird.

Beim Einbau wird der Beton lagenweise eingebracht und sorgfältig verdichtet, besonders rund um Fugenbleche, Futterrohre und dicht liegende Bewehrung. Dort entstehen sonst Kiesnester, also Hohlräume, durch die Wasser den Weg in den Keller findet. Die Fallhöhe beim Betonieren hoher Wände wird begrenzt, damit sich der Beton nicht entmischt.

Danach folgt die Nachbehandlung: Der junge Beton wird einige Tage feucht gehalten oder abgedeckt, damit er nicht zu schnell austrocknet und an der Oberfläche keine Schwindrisse entstehen. Bei Hitze, Wind und Frost ist das besonders wichtig. Liegen Baumeisterarbeiten und Betonlieferung in einer Hand, sind Einbau und Lieferung aufeinander abgestimmt und es gibt weniger Schnittstellen, an denen Informationen verloren gehen.

Vor dem Betonieren der Wände lohnt sich ein gemeinsamer Kontrollgang mit dem Polier:

• Fugenbleche und Fugenbänder lagerichtig und ausreichend eingebunden
• Stöße und Ecken geschlossen, Übergänge mit passenden Formteilen
• Fugenoberfläche sauber, ohne Schlämme und stehendes Wasser
• Futterrohre an der richtigen Stelle und fest eingebaut
• Schalungsanker mit Dichtsystem
• Injektionsschläuche angeschlossen und für später zugänglich

Häufige Fragen zur Abdichtung der weißen Wanne

Ist WU-Beton allein schon eine weiße Wanne?

Nein. WU-Beton ist das Material, die weiße Wanne ist das Bauwerk. Erst mit Bemessung, Bewehrung, Fugenabdichtung und sorgfältiger Ausführung wird aus wasserundurchlässigem Beton ein dichter Keller.

Braucht eine weiße Wanne zusätzlich eine Abdichtung außen?

Bei einer fachgerecht geplanten und ausgeführten weißen Wanne übernimmt der Beton die Abdichtung, eine zusätzliche Abdichtungsbahn ist nicht vorgesehen. Bei hochwertig genutzten Räumen kommen aber oft eine außenliegende Dämmung und weitere Maßnahmen dazu. Sie betreffen das Raumklima, nicht die Wasserdichtheit.

Was tun, wenn eine Fuge nach dem Betonieren feucht wird?

Wurden Injektionsschläuche eingelegt, kann die Fuge über diese verpresst werden. Sonst wird die betroffene Stelle von innen angebohrt und mit Kunstharz injiziert. Solche Arbeiten gehören in die Hand eines Fachbetriebs, und die Ursache sollte vorher geklärt werden.

Kann man eine weiße Wanne mit Elementwänden herstellen?

Ja, Elementwände werden häufig für Keller in WU-Ausführung eingesetzt. Entscheidend sind die Fugenabdichtung im Kernbeton, ein Kernbeton in WU-Qualität und ein sorgfältiges Versetzen der Elemente.

Wer plant die Fugen einer weißen Wanne?

Fugenplan, Bewehrung und Sollrissfugen legt der Tragwerksplaner fest, Ausführung und Kontrolle vor dem Betonieren liegen beim Baumeister. Als Bauherr sollten Sie darauf achten, dass ein Fugenplan vorliegt und die Lage der Hausanschlüsse feststeht.

Fazit: Die Dichtheit liegt im Detail

Eine weiße Wanne ist so dicht wie ihre schwächste Stelle. Wer die Wasserbeanspruchung früh klärt, Arbeitsfugen, Sollrissfugen und Durchdringungen planmäßig abdichtet und beim Betonieren auf Verdichtung und Nachbehandlung achtet, schafft die Voraussetzung für einen trockenen Keller. Die Josef LEHNER GmbH aus Amstetten liefert den passenden Beton, montiert Fertigteile und führt Baumeisterarbeiten aus, damit Planung, Material und Ausführung zusammenpassen. Sprechen Sie uns an, wenn Sie einen Keller in WU-Ausführung planen.
