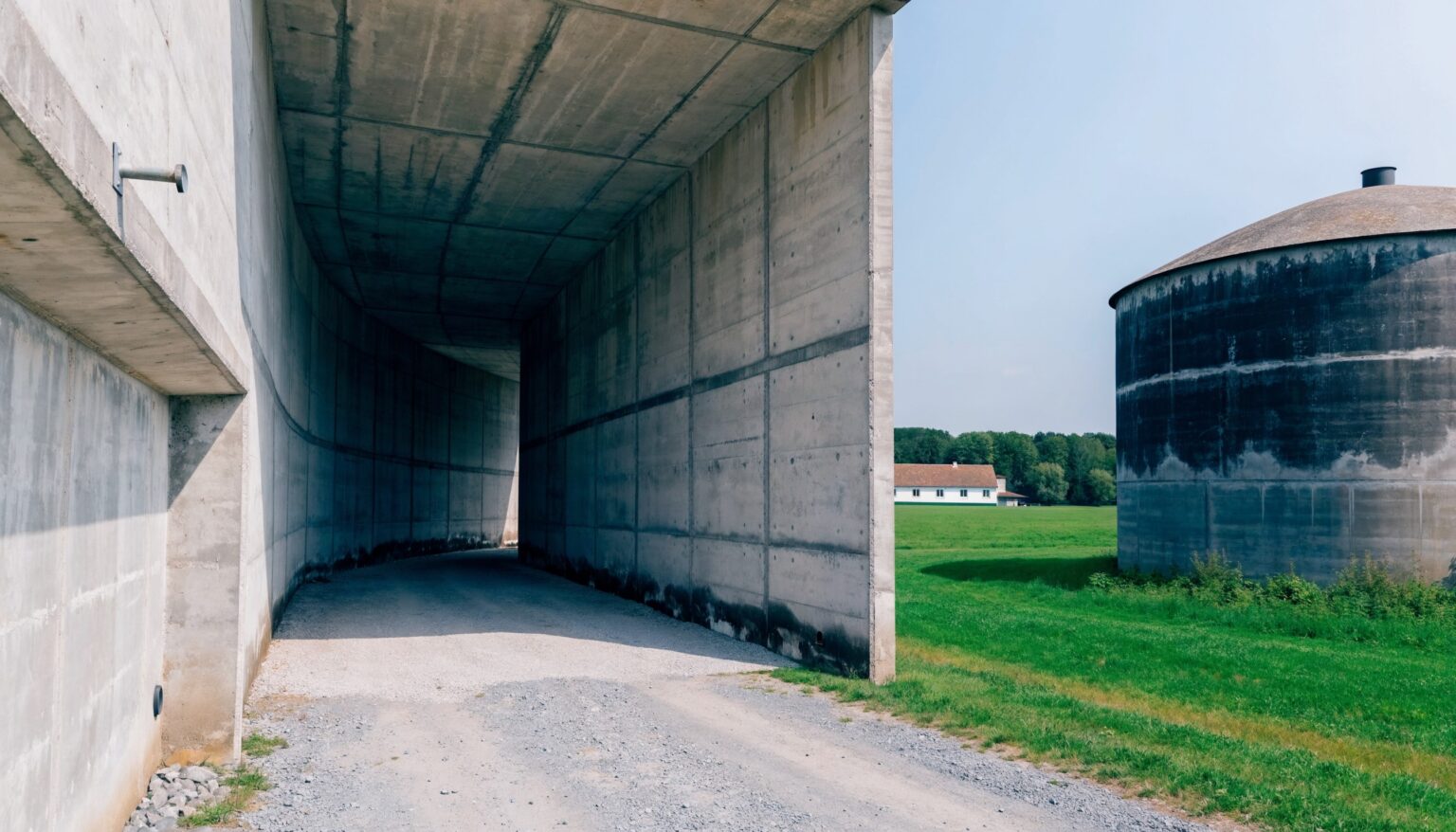

Beton für Stall, Fahrsilo und Güllebehälter: die XA-Expositionsklassen gegen chemischen Angriff

Ein Güllebehälter, dessen Wand nach zwölf Jahren sandet. Eine Silowand, die an der Unterkante abbröckelt. Ein Stallkanal, dessen Oberfläche sich löst wie Kreide. In den meisten dieser Fälle war der Beton nicht zu schwach – er war für die falsche Beanspruchung bestellt. Wer für einen landwirtschaftlichen Betrieb plant, hat es eben nicht nur mit Frost und Nässe zu tun, sondern mit chemischem Angriff. Dafür kennt die ÖNORM B 4710-1 eine eigene Gruppe von Expositionsklassen: die XA-Expositionsklassen. Dieser Beitrag erklärt, was XA1, XA2 und XA3 unterscheidet, warum in Österreich noch ein L oder ein T dahintersteht und welche Betonsorten für Stall, Fahrsilo und Güllebehälter üblich sind.

Chemischer Angriff ist etwas anderes als Witterung

Die bekannteren Expositionsklassen beschreiben, was das Wetter und der Streudienst mit einem Bauteil machen: Karbonatisierung (XC), Frost (XF), Chloride (XD). Diese drei haben wir in einem eigenen Beitrag behandelt – Beton-Expositionsklassen XC, XF und XD. Die XA-Klassen setzen eine Ebene tiefer an: Hier greift ein Stoff den Zementstein selbst an.

Das geschieht auf zwei grundsätzlich verschiedene Arten. Beim lösenden Angriff wird der Zementstein von Säuren oder weichem Wasser schrittweise aufgelöst; die Oberfläche wird rau, die Gesteinskörnung tritt hervor, das Bauteil verliert Querschnitt. Beim treibenden Angriff reagieren Sulfate mit Bestandteilen des Zements zu Verbindungen, die mehr Platz brauchen als das Ausgangsmaterial. Der Beton sprengt sich von innen auf – erst feine Risse, dann Abplatzungen. Typische Auslöser am landwirtschaftlichen Betrieb sind Gülle, Silagesickersaft, Molke, Reinigungsmittel, Abwasser und sulfathaltiges Grundwasser.

XA1, XA2 und XA3 – die drei Stufen

Die Norm teilt den chemischen Angriff in drei Stufen ein: XA1 für schwach, XA2 für mäßig und XA3 für stark angreifende Umgebungen. Welche Stufe gilt, ist keine Ermessensfrage. Sie ergibt sich aus Messwerten im Grundwasser oder im Boden – vor allem aus dem Sulfatgehalt, dem pH-Wert, dem Ammoniumgehalt, dem Magnesiumgehalt und der kalklösenden Kohlensäure. Für ein Bauwerk im Erdreich liefert das ein Bodengutachten oder eine Wasseranalyse.

Bei Behältern und Bodenplatten kommt der Angriff dagegen meist von innen, aus dem Lagergut. Dann entscheidet nicht der Untergrund, sondern das, was drinsteht. Genau deshalb kann ein und derselbe Güllebehälter außen eine andere Klasse brauchen als innen – und genau deshalb steht in einer vollständigen Bestellung fast nie nur eine einzige Expositionsklasse.

Warum in Österreich ein L oder ein T dahintersteht

Wer eine österreichische Betonbestellung liest, findet dort selten ein nacktes XA1. Üblich sind XA1L, XA1T, XA2L, XA2T, XA3L und XA3T. Das L steht für den lösenden, das T für den treibenden Angriff. Diese Unterscheidung ist eine Besonderheit der ÖNORM B 4710-1 und sie ist mehr als Buchstabenkosmetik, denn die beiden Angriffsarten verlangen gegensätzliche Gegenmaßnahmen.

Gegen den lösenden Angriff hilft Dichtigkeit: ein niedriger Wasser-Bindemittel-Wert, ein hoher Bindemittelgehalt, eine geschlossene Randzone. Gegen den treibenden Angriff hilft die Zementwahl. Der Angriffspunkt der Sulfate ist das Tricalciumaluminat im Zement, kurz C3A. Ist davon wenig oder nichts da, läuft die schädigende Reaktion ins Leere. Deshalb steht in landwirtschaftlichen Bestellungen so häufig der Zusatz C3A-frei.

Was die ÖNORM B 4710-1 je Klasse verlangt

Die Anforderungen sind für ein Größtkorn von 22 Millimetern in der Norm festgelegt. Sie beschreiben, was der Beton mitbringen muss – nicht, wie gut er ist:

• XA1 (schwach, XA1L / XA1T): Wasser-Bindemittel-Wert höchstens 0,55, Bindemittelgehalt mindestens 300 kg/m³. Beim treibenden Angriff zusätzlich ein CEM I mit höchstens 3 % C3A, ein C3A-freier CEM II oder ein CEM III. Indikative Druckfestigkeitsklasse C25/30.
• XA2 (mäßig, XA2L / XA2T): Wasser-Bindemittel-Wert höchstens 0,45, Bindemittelgehalt mindestens 360 kg/m³. Beim treibenden Angriff C3A-freier Zement. Indikative Druckfestigkeitsklasse C35/45.
• XA3 (stark, XA3L / XA3T): Wasser-Bindemittel-Wert höchstens 0,34 und zusätzlich Silikastaub, mindestens 7 % der Zementmasse. Das ist in Österreich der Hochleistungsbeton HL-SW aus dem Siedlungswasserbau. Indikative Druckfestigkeitsklasse C40/50.

Ein Hinweis, der in der Praxis oft untergeht: Die indikativen Druckfestigkeitsklassen sind rein informativ und stellen keine Anforderung dar. Die tatsächliche Festigkeitsklasse legt die Statik fest, und sie kann deutlich höher liegen. Umgekehrt macht ein C35/45 aus einem Beton noch lange keinen XA2-Beton – die Expositionsklasse muss in der Bestellung stehen.

Gülle: schwächer als viele vermuten – aber mit einer Bedingung

Viele Betriebsleiter gehen davon aus, dass Gülle den härtesten Fall darstellt und deshalb XA3 gefragt sei. Das österreichische Kuratorium für Landtechnik und Landentwicklung sieht das anders. Für Gülleanlagen sind auf Grundlage der ÖNORM B 4710-1 folgende Sorten üblich:

• Behälter, Boden: C25/30/B2
• Behälter, Wände und Decken: C25/30/B3/C3A-frei
• Decke als Festmistdüngerstapelfläche: C25/30/B5/C3A-frei
• Güllekanäle und Güllekeller, Boden: C25/30/B2, Wände: C25/30/B3/C3A-frei
• Warmstall, Böden: C25/30/B2, Kanäle: C25/30/B2/C3A-frei
• Außenklimastall, Böden: C25/30/B2, Kanäle: C25/30/B3/C3A-frei

Hinter den Kurzbezeichnungen stecken fertige Betonsorten der Norm. B2 deckt XC4, XW1, XD2, XF1 und XA1L ab und arbeitet mit einem Wasser-Bindemittel-Wert von 0,55. B3 deckt dieselben Klassen ab, ersetzt aber XF1 durch XF3 und bringt dafür künstlich eingeführte Luftporen mit – das ist der Beton für waagrechte, dauernd nasse Flächen. B5 geht noch einen Schritt weiter und deckt zusätzlich XW2 und XF2 ab.

Der springende Punkt ist also nicht eine möglichst hohe XA-Stufe. Entscheidend sind zwei andere Dinge: der C3A-freie Zement überall dort, wo die Gülle dauerhaft an der Wand steht, und die Dichtigkeit der Randzone. Ein XA1L-Beton, sauber eingebracht, verdichtet und nachbehandelt, hält länger als ein nominell höherwertiger Beton, der schlecht verarbeitet wurde.

Fahrsilo und Gärfutterbehälter: hier reicht Beton allein nicht

Bei der Silage kippt die Sache. Silagesickersaft enthält organische Säuren und erreicht pH-Werte, bei denen jeder zementgebundene Baustoff auf Dauer angegriffen wird. Die Antwort der Praxis ist deshalb nicht, einfach eine Stufe höher zu bestellen. Für Gärfutterbehälter ist in Österreich C25/30/B5 plus Beschichtung, Auskleidung oder Anstrich üblich, für das Ganzkornsilo C25/30/B2 mit gasdichter Beschichtung.

Das ist die wichtigste Erkenntnis für jeden, der ein Fahrsilo erneuert: Der Schutz kommt aus der Kombination. Der Beton liefert Tragfähigkeit, Frostbeständigkeit und eine dichte Unterlage, die Beschichtung hält den Sickersaft vom Zementstein fern. Wer die Schutzschicht einspart und stattdessen in eine höhere Festigkeitsklasse investiert, hat Geld an der falschen Stelle ausgegeben – das typische Schadensbild an der Silowandunterkante entsteht trotzdem.

Dieselbe Logik gilt für Fermenter und Gärrestlager in Biogasanlagen und für Flächen, auf denen Futterreste, Molke oder Reinigungsmittel stehen bleiben. Und sie gilt auch für den Gefällebruch: Eine Fläche, von der die Flüssigkeit rasch abrinnt, wird langsamer angegriffen als eine, auf der sie tagelang steht – das Gefälle gehört deshalb genauso in die Planung wie die Betonsorte und ist fixer Bestandteil unserer Baumeisterarbeiten.

Was in der Bestellung wirklich stehen muss

Eine belastbare Bestellung nach ÖNORM B 4710-1 besteht aus mehreren Angaben, und die Expositionsklasse ist nur eine davon. Vollständig sieht das etwa so aus: C25/30/B3/C3A-frei, F52, GK22. Darin stecken die Druckfestigkeitsklasse, die Betonsorte samt der abgedeckten Expositionsklassen, die geforderte Zementeigenschaft, die Konsistenzklasse und das Größtkorn. Fehlt eine dieser Angaben, wird nach Regelwerk ergänzt – und die Regelannahme ist selten die, die der landwirtschaftliche Betrieb braucht.

Wer die Klasse festlegt, ist ebenfalls klar geregelt: Das ist Sache des Planers, des Statikers oder des ausführenden Baumeisters, nicht des Betonwerks. Das Werk liefert präzise das, was bestellt wurde. Unsere Baumeisterarbeiten decken diesen Schritt mit ab, wenn wir die Ausführung übernehmen; kommt der Beton als reine Lieferung, brauchen wir die vollständige Kurzbezeichnung von Ihrem Planer. Welche Mischungen wir dafür im Werk fahren, steht auf unserer Seite zum Transportbeton – darunter auch die speziellen Mischungen für Kuhställe und Silowände.

Drei Fehler, die im Mostviertel immer wieder auftauchen

Erstens: nur die Festigkeit bestellt. „Ein C25/30, bitte“ ist keine vollständige Angabe. Ohne Expositionsklasse und ohne den Zusatz C3A-frei bekommt der Betrieb einen Beton, der statisch passt und chemisch nicht.

Zweitens: die Sulfatfrage übersprungen. Sulfathaltiges Grundwasser ist im Alpenvorland keine Seltenheit. Wer ohne Wasseranalyse fundiert, erfährt es erst, wenn das Fundament nach Jahren Risse zeigt. Eine Analyse kostet einen Bruchteil einer Sanierung.

Drittens: die Nachbehandlung verkürzt. Die dichte Randzone, die den chemischen Angriff abwehrt, entsteht erst durch ausreichende Nachbehandlung. Ein XA-Beton, der zwei Tage nach dem Einbringen ungeschützt in Wind und Sonne steht, verliert genau die Eigenschaft, für die er bezahlt wurde.

Ein vierter Punkt betrifft die Vorfertigung: Bei Behältern und Wänden aus dem Werk wandert ein Teil dieser Risiken weg von der Baustelle, weil unter kontrollierten Bedingungen betoniert und nachbehandelt wird. Dafür entscheidet dann die Fugenausbildung über die Dichtheit – Thema unserer Seite zur Montage von Fertigteilen.

Häufige Fragen zu den XA-Expositionsklassen

Reicht für einen Güllebehälter tatsächlich XA1?

Nach den üblichen Anforderungen auf Grundlage der ÖNORM B 4710-1 ja – die gängigen Sorten für Gülleanlagen decken XA1L ab. Entscheidend ist aber der Zusatz C3A-frei für Wände, Decken und Kanäle sowie eine saubere Ausführung. Bei zusätzlichen Belastungen, etwa mechanischem Abrieb oder besonders aggressivem Lagergut, sind laut derselben Quelle eigene Schutzmaßnahmen vorzusehen. Die endgültige Festlegung trifft immer Ihr Planer.

Was bedeutet C3A-frei?

C3A ist die Kurzform für Tricalciumaluminat, einen Bestandteil des Zements. Sulfate reagieren bevorzugt mit dieser Verbindung, und das Reaktionsprodukt braucht mehr Platz – der Beton treibt und reißt. Ein C3A-freier oder C3A-armer Zement nimmt dieser Reaktion die Grundlage. Deshalb steht der Zusatz überall dort, wo ein treibender Angriff möglich ist.

Muss ein Fahrsilo beschichtet werden?

Für Gärfutterbehälter ist in Österreich die Kombination aus C25/30/B5 und einer Beschichtung, Auskleidung oder einem Anstrich üblich, beim Ganzkornsilo eine gasdichte Beschichtung. Silagesickersaft ist so sauer, dass die Schutzschicht die eigentliche Verschleißschicht ist – sie lässt sich erneuern, der Beton dahinter nicht.

Wer legt die Expositionsklasse fest?

Der Planer, der Statiker oder der ausführende Baumeister, auf Basis der Nutzung und, bei erdberührten Bauteilen, einer Boden- oder Wasseranalyse. Das Betonwerk liefert die bestellte Sorte; es kann die Klasse nicht aus der Ferne bestimmen.

Lassen sich XA-Klassen mit Frost- und Chloridklassen kombinieren?

Ja, und genau dafür gibt es die Betonsorten der Norm. B3 etwa deckt XC4, XW1, XD2, XF3 und XA1L in einer einzigen Kurzbezeichnung ab. Für den Betrieb heißt das: eine Sorte bestellen statt fünf Einzelklassen aufzählen – und trotzdem alle Beanspruchungen abgedeckt haben.

Woran erkenne ich einen chemischen Schaden frühzeitig?

Beim lösenden Angriff wird die Oberfläche rau und kreidig, die Gesteinskörnung tritt hervor, Kanten runden sich ab. Beim treibenden Angriff zeigen sich zuerst feine Netzrisse, später schalenförmige Abplatzungen. Beides beginnt meist dort, wo die Flüssigkeit am längsten steht: an Behälterunterkanten, in Rinnen und an Fugen.

Fazit

Die XA-Expositionsklassen sind der Teil der Betonbestellung, der über die Lebensdauer landwirtschaftlicher Bauteile entscheidet – und ausgerechnet der Teil, der am häufigsten fehlt. Für Gülleanlagen ist XA1L mit C3A-freiem Zement der übliche Weg, für Silage führt er über einen B5-Beton plus Schutzschicht, und für stark angreifendes Grundwasser über XA2 oder XA3 mit den entsprechend strengeren Vorgaben. Wichtiger als die höchste Klasse ist in allen drei Fällen die vollständige Bestellung, der passende Zement und eine ordentliche Nachbehandlung.

Sie planen einen Stallumbau, ein Fahrsilo oder einen neuen Behälter im Raum Amstetten und sind sich bei der Betonsorte nicht sicher? Schicken Sie uns die Angaben Ihres Planers – wir sagen Ihnen, welche Mischung dazu passt und was wir dafür im Werk fahren. Josef LEHNER GmbH, Südlandstraße 1, 3300 Amstetten.
